2,5 dB - IP68 - SMA-female - Schaltschrankmontage

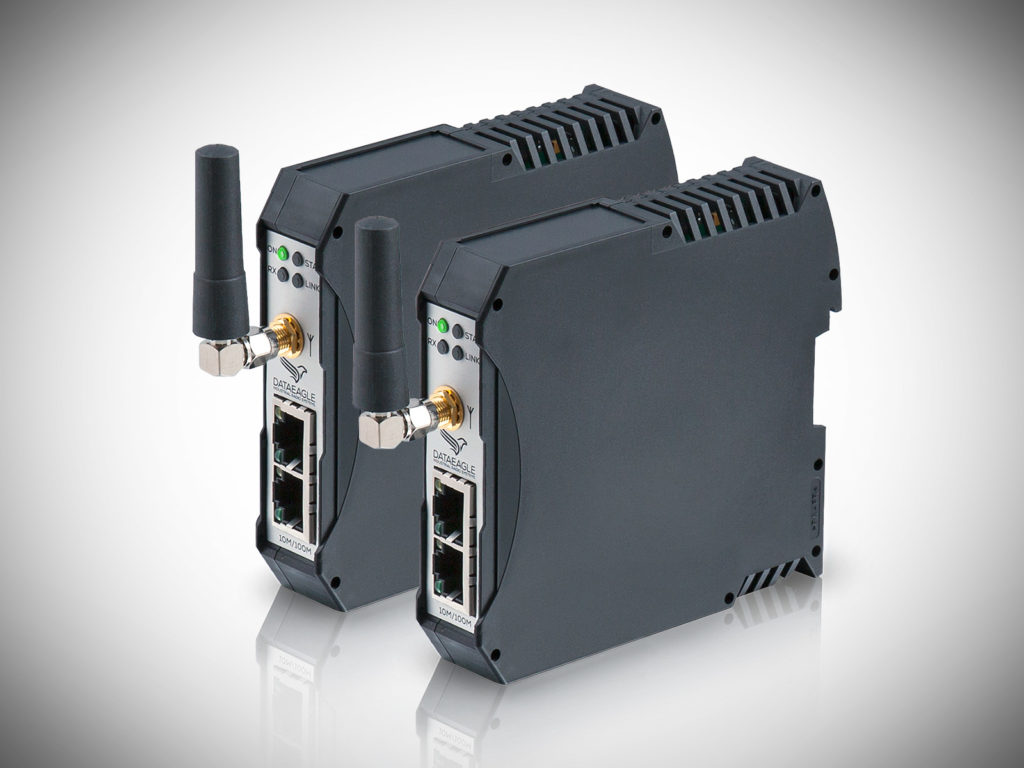

Die DATAEAGLE 4730er Serie wurde speziell für eine transparente Datenübertragung von Ethernet und Modbus TCP entwickelt. Durch die neue und robuste Bluetooth 5 Technologie wird eine 5-fach schnellere Datenübertragung und geringere Latenz erreicht und ermöglicht dadurch eine zuverlässige drahtlose Datenübertragung.
Gewicht | 0,13 kg |
---|---|
Protokoll | |
Spannungsversorgung | |
Anschluss Spannungsversorgung | |
Stromverbrauch | |
Befestigung | 4-Loch Schraubbefestigung |
Konformität | |
IP/Schutzklasse | |
Temperaturbereich | |
Frequenz | |
Maximale Anzahl Radio-Slaves | 4 |
Typische Distanz (m) | |
Maximale ETHERNET Übertragungsrate | 100 MBit/s |
Interface Anschluss | |
Integrated Switch | Ja |
Passendes Zubehör
Anwendungsberichte
Bei Fragen zu unseren Produkten stehe ich Ihnen gerne zur Verfügung.
Nein. Die DATAEAGLE Datenfunksysteme von Schildknecht müssen nicht über eine Gerätebeschreibungsdatei (z.B. GSDML bei PROFINET oder GSD bei PROFIBUS) in die Steuerung eingebunden werden. Sie agieren wie ein Kabelersatz und sind transparent in der Kommunikation. Allerdings können die Geräte optional in die SPS eingebunden werden, um die integrierte Diagnose der Datenfunksysteme zu aktivieren. Die Diagnosedaten geben Auskunft über Funkunterbrechungen oder Verbindungsaufbauten bei Abbrüchen, wodurch Probleme in der Anlage wie defekte Kabel oder Antennen entdeckt werden können.
Kabel durch Datenfunk ersetzen – ohne Änderungen an der Maschine
Wichtig für den einfachen Austausch der Lösung für die Datenübertragung: Am generellen Setup der Maschine oder Anlage sollte möglichst nichts verändert werden müssen. Oft haben sich die Einstellungen der Timings von PROFIBUS oder PROFINET bewährt, erfüllen wichtige Sicherheitsanforderungen oder erfordern bei einer Anpassung neue Abnahmen durch TÜV und Co. Das gilt es zu verhindern. Wireless-Lösungen arbeiten häufig mit Aktualisierungszeiten im Bereich von 16-32 Millisekunden, während für PROFINET eine Aktualisierungszeit von 1-2 Millisekunden üblich ist. Ein Austausch durch eine solche Lösung würde Eingriffe in die Maschinensteuerung und damit unter Umständen eine umfangreiche Erprobung und Abnahme erfordern.
Wireless-Lösungen von Schildknecht können 1:1 gegen bestehende Kabel- oder Schleifringsysteme ausgetauscht werden – ohne Änderung an der Maschine. Der Austausch kann schnell und einfach von einem Betriebselektriker vorgenommen werden, umfangreiche Anpassungen oder Neu-Zertifizierungen entfallen.
Mit DATAEAGLE ist keine Einbindung der Datenübertragung in die Hardware-Konfiguration notwendig. Die Gerätebeschreibungsdateien GSD (PROFIBUS) bzw. GSDML (PROFINET) müssen nicht verändert werden und die Konfiguration „Kabel“ kann erhalten bleiben.
Sie stoßen dennoch auf Fragen bei der Installation? Dann hilft die Schildknecht Inbetriebnahme-Garantie!
Ethernet/IP ist ein Industrieprotokoll, das auf dem Standard-Ethernet aufbaut und für die Automatisierungstechnik eingesetzt wird. Es ermöglicht eine schnelle und zuverlässige Übertragung von Daten in Echtzeit und eine nahtlose Integration von verschiedenen Geräten und Systemen.
Ethernet/IP basiert auf dem TCP/IP-Protokoll, das für die Kommunikation im Internet verwendet wird. Es ermöglicht die Übertragung von Datenpaketen zwischen verschiedenen Geräten und Systemen in Echtzeit, was für die Automatisierungstechnik besonders wichtig ist.
Im Gegensatz zu anderen Industrieprotokollen, wie zum Beispiel Profibus und CanOpen, nutzt Ethernet/IP das weit verbreitete Ethernet-Netzwerk als Basis, was die Implementierung und Integration von Geräten und Systemen vereinfacht. Ethernet/IP ist ein offener Standard, der von der Open DeviceNet Vendors Association (ODVA) entwickelt wurde und von vielen Unternehmen unterstützt wird.
Ethernet/IP wird in verschiedenen Anwendungen eingesetzt, wie z.B. in der Fertigungsautomation, in der Verpackungsindustrie, in der Energieerzeugung und in der Verkehrsautomatisierung. Es bietet eine hohe Skalierbarkeit und Flexibilität, um eine nahtlose Integration von verschiedenen Geräten und Systemen zu ermöglichen.
Ein weiterer Vorteil von Ethernet/IP ist die Möglichkeit, große Datenmengen schnell und zuverlässig zu übertragen. Durch die Verwendung von Ethernet/IP können Unternehmen ihre Automatisierungssysteme und Anwendungen einfach und zuverlässig integrieren und dabei die Entwicklungskosten und die Implementierungszeit reduzieren.
Darüber hinaus bietet Ethernet/IP eine Vielzahl von Vorteilen wie z.B. eine hohe Zuverlässigkeit, eine einfache Integration von Geräten und Systemen, eine schnelle Übertragung von Daten in Echtzeit sowie eine effiziente Verwaltung von Netzwerken und Systemen.
Insgesamt ist Ethernet/IP ein wichtiger Standard für die Automatisierungstechnik, der eine zuverlässige und schnelle Übertragung von Daten in Echtzeit ermöglicht und eine nahtlose Integration von verschiedenen Geräten und Systemen bietet.
Diese Frage wird uns oft gestellt, und meistens denken die Leute, dass die Reichweite recht gering ist. Das liegt natürlich daran, dass Bluetooth eine Verbrauchertechnologie ist und hauptsächlich für die Kommunikation mit Geräten wie Kopfhörern verwendet wird.
Was ist also der Unterschied zu einer Nicht-Verbraucheranwendung, einer industriellen Anwendung, die in unsere Funksysteme DATAEAGLE eingebettet ist?
Wir verwenden die gleichen Hardware-Chips, aber wir entwickeln vor allem unsere eigene Software. So optimieren wir die Kommunikation für industrielle Zwecke.
Zweitens, und das ist das Wichtigste, ist die Sendeleistung. Während die meisten Gerätekommunikationssysteme eine maximale Sendeleistung von nur 1 mW verwenden, benötigen industrielle Anwendungen 100 mW, um Daten zu senden.
Der Grund für diese geringe Sendeleistung ist die Optimierung der Batterielebensdauer. Die #Industriekommunikation, mit Ausnahme der Sensorkommunikation, ist nicht batteriebetrieben, so dass wir die maximale Sendeleistung verwenden können, die der Funkkommunikationsstandard zulässt.
Der dritte und sehr wichtige Punkt in Bezug auf die Reichweite ist die Antenne. Antennen sorgen für eine Verstärkung der Sendeleistung des Geräts. Während ein Smartphone eine Antenne ohne zusätzlichen Gewinn (0 dB) verwendet, können wir in unseren Anwendungen Antennen mit bis zu 14 dB Gewinn einsetzen.
Nachdem wir das nun etwas ausführlicher diskutiert haben, kommt hier die Antwort.
In unseren Industrial Wireless-Anwendungen mit Bluetooth erreichen wir in Innenräumen problemlos bis zu 300 Meter, und mit der besten Antenne schaffen wir auch Point-to-Point-Anwendungen von 1 Kilometer!
