Condition Monitoring mit DATAEAGLE
Unser IoT-Ready-to-use-Ansatz für die Zustandsüberwachung von Maschinen
Die Zustandsüberwachung (engl. Condition Monitoring (CM) für Maschinen und Anlagen, bietet vielen Branchen erhebliche Möglichkeiten zur Produktions- und Qualitätssicherung. Immer mehr Sensoren sammeln kritische Betriebsdaten, mit deren Hilfe Maschinen und Anlagen länger gesund gehalten werden können. Voraussetzung allerdings ist, dass die Sensordaten schnell und sicher zu der Stelle gelangen, wo eine kritische Bewertung erfolgen und entsprechende Maßnahmen eingeleitet werden können.
Um den Kunden eine schnelle Umsetzung zu ermöglich verfolgt die Schildknecht AG den IoT-ready-to-use-Ansatz. Wir bieten Ihnen ein einsatzbereites System zur Zustandsüberwachung bestehend aus einem kleinen Multisensor für raue Industrieumgebungen, einem weltweit einsatzfähigen IoT-Gateway (DATAEAGLE 2730) mit integrierter eSIM-Karte und einem Cloud-Dashboard (DATAEAGLE Portal). Es eignet sich für Neu- und Bestandsanlagen.
Das DATAEAGLE Condition Monitoring System eignet sich optimal für die Zustandsüberwachung von z.B. Motoren und Maschinen im industriellen Umfeld. Ziel ist es, Remote Condition Monitoring im Sinne von Industrie 4.0 einfach und schnell umzusetzen. Der robuste CISS-Sensor von Bosch kann direkt am Motor oder an der Maschine angebracht werden und überträgt die Daten per Bluetooth Low Energy an das zentrale IoT Gateway DATAEAGLE 2730.
Dabei kann es Werte von bis zu 8 Sensoren gleichzeitig empfangen. Die Werte werden vorverarbeitet und in Intervallen an ein Cloud-Portal übertragen. Dort werden die Werte gespeichert, um die Sensorwerte anzuzeigen und Langzeiteffekte zu analysieren. Der Übertragungsintervall der Sensorwerte in die Cloud ist abhängig vom Betriebsmodus und optional auch alarmgesteuert.
Die ersten Schritte bei der Einführung des Condition Monitoring
Für eine effiziente Einführung ist es sinnvoll, sich zunächst auf die Schwachpunkte Ihrer Produktion zu konzentrieren. Stellen Sie sich unter anderem folgende Fragen:
• Was sind die problematischsten Stellen meiner Produktionsstrecke?
• Wo kommt es am häufigsten zu Ausfällen?
• Wo entstehen durch Stillstände finanzielle Konsequenzen?
• Wo haben Ausfälle weitreichende Auswirkungen, z. B. weil dadurch mehrere Produktionslinien blockiert werden?
Sehr wahrscheinlich können Sie bestimmte Pumpen, Maschinen oder Komponenten identifizieren, die kritische Schwachstellen sind und daher dauerhaft überwacht werden müssen. Um diese sollten Sie sich zuerst kümmern.
Bestimmen Sie jeweils, was Sie genau messen wollen. Die häufigsten Werte für die Zustandsüberwachung sind Temperatur, Vibration und Geräuschpegel. Mit dem IoT Ready-To-Use-System können Sie aber noch viel mehr messen. Der CISS Multi-Sensor für starke Beanspruchung enthält 8 Sensoren:
• Beschleunigungs-Sensor
• Gyroskop
• Magnetometer
• Digitaler Lichtsensor
• Drucksensor
• Mikrofon
• Temperatur-Sensor
• Feuchtigkeits-Sensor
Diese Vielfalt ermöglicht es Ihnen, unterschiedliche Parameter zu analysieren und anzupassen, bis Sie die passenden Parameter für Ihre Maschine oder Anlage gefunden haben.
Webinar: Condition Monitoring System
Installieren Sie das Condition Monitoring System
Keine Sorge, es muss nicht kompliziert und aufwändig sein, ein System zur Zustandsüberwachung zu installieren und einzurichten. Wir haben unsere Systeme extra so gestaltet, dass sie flexibel und einfach zu bedienen sind. So ist zum Beispiel keine Integration notwendig, und der Multi-Sensor lässt sich dank Magneten ganz einfach anbringen. Um den Installationsaufwand gering zu halten, nutzt das Gateway drahtlose Kommunikation, z. B. Mobilfunk, um die Zustandsdaten an ein Cloud-Portal zu senden.

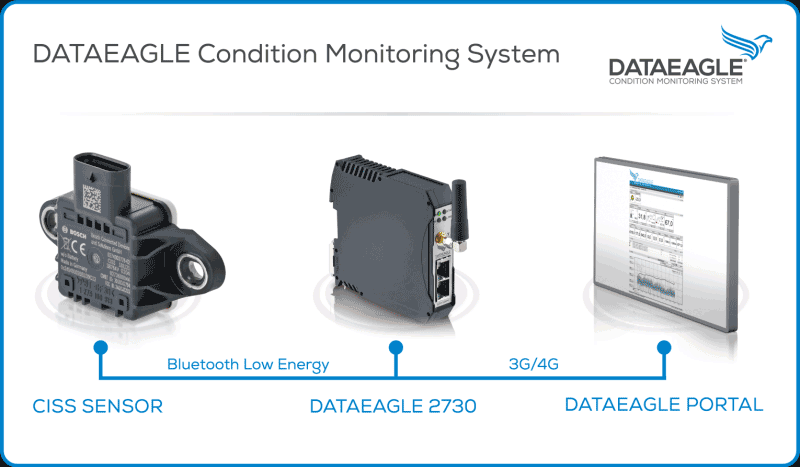

Sie können den Multi-Sensor direkt an den zu überwachenden Motor oder die Maschine anbringen. Er überträgt die Daten mittels Bluetooth Low Energy zum DATAEAGLE 2730 IoT Gateway, das gleichzeitig Daten von bis zu 8 Sensoren erhalten kann. Auf dem Gateway werden die Daten vorverarbeitet, also z. B.: Alarme detektiert, und dann über eine kabellose 3G/4G-Verbindung in die Cloud gesendet, wo sie gespeichert werden und zur Visualisierung und Analyse im DATAEAGLE Portal bereitstehen.
Das DATAEAGLE Cloud Portal enthält ein individuell anpassbares Dashboard, das einen Überblick der eingehenden Sensordaten bietet. Hier können Sie die Daten analysieren, bei Bedarf mit kostenloser Unterstützung durch unsere Experten. Je nach Anwendungsfall können Sie unterschiedliche Intervalle für die Übertragung der Sensordaten in die Cloud festlegen oder Alarme für einzelne Sensoren einstellen.
So einfach geht es!
Unsere Condition Monitoring Systeme im Überblick
DATAEAGLE CMS Cloud Dashboard
Das DATAEAGLE CMS Cloud eignet sich optimal für die Zustandsüberwachung von z.B. Motoren und Maschinen im industriellen Umfeld. Ziel ist es, Remote Condition Monitoring im Sinne der Industrie 4.0 einfach und schnell umzusetzen. Zur Überwachung stehen die Daten deshalb in der Cloud zur Verfügung
DATAEAGLE CMS Cloud:
- 1 Multisensor für raue Industrieumgebungen (CISS)
- Weltweit einsatzfähiges IoT-Gateway (DATAEAGLE 2730) mit integrierter eSIM-Karte
- Fertiges Cloud-Dashboard (DATAEAGLE Portal) mit API-Schnittstelle

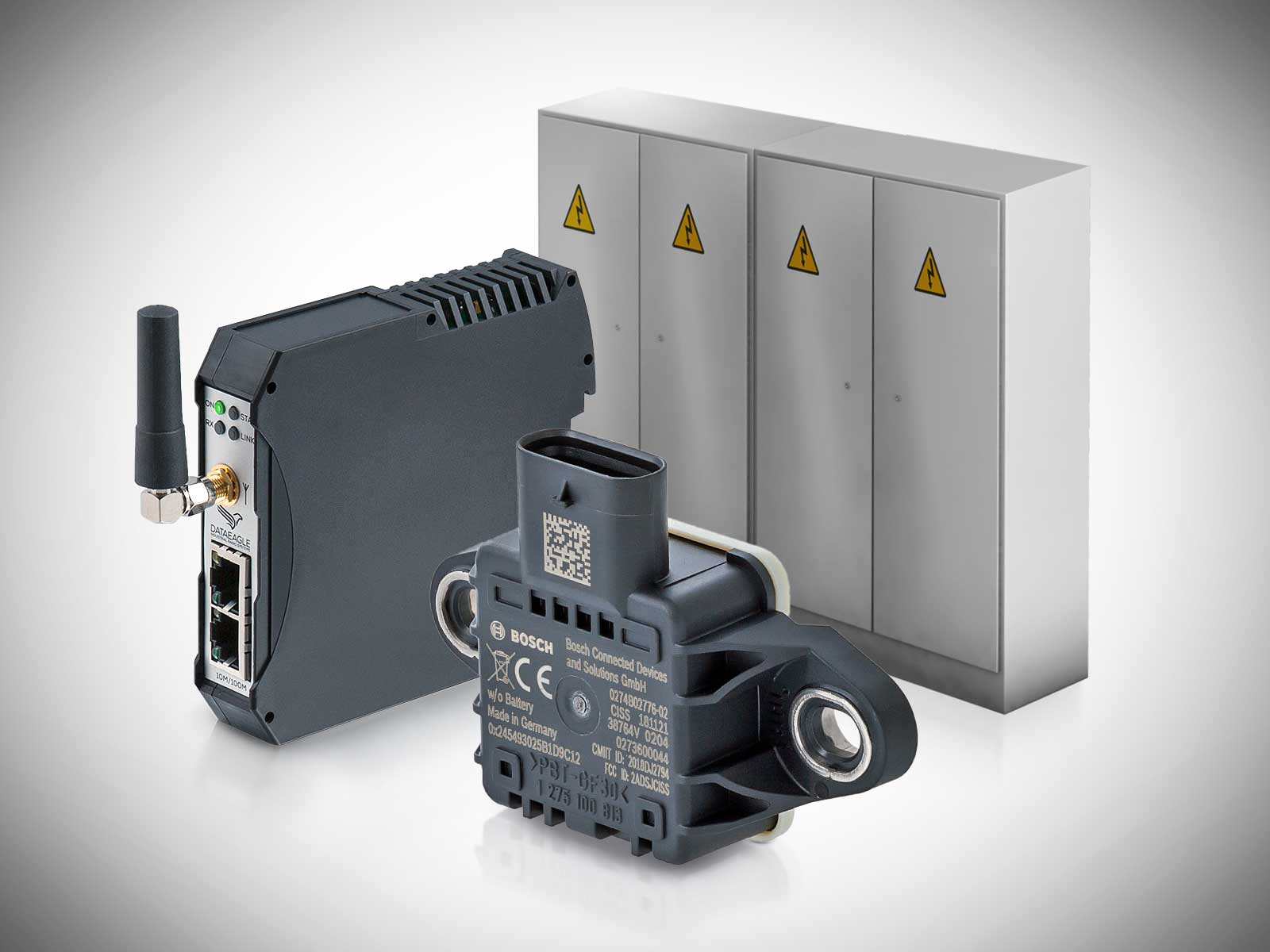

DATAEAGLE CMS Fieldbus
Das DATAEAGLE CMS Fieldbus eignet sich optimal für die lokale Zustandsüberwachung von z.B. Motoren und Maschinen im industriellen Umfeld. Ziel ist es, Condition Monitoring im Sinne der Industrie 4.0 direkt am Prozess über die Steuerung umzusetzen. Zur Überwachung stehen die Daten deshalb über ein Feldbus-Interface zur Verfügung
DATAEAGLE CMS Fieldbus:
- 1 Multisensor für raue Industrieumgebungen (CISS)
- Industrielles IoT-Gateway (DATAEAGLE 2730) mit Feldbus
- Fertige Ankopplung des BLE-Sensors and die SPS (Beispielprojekt zur Integration)

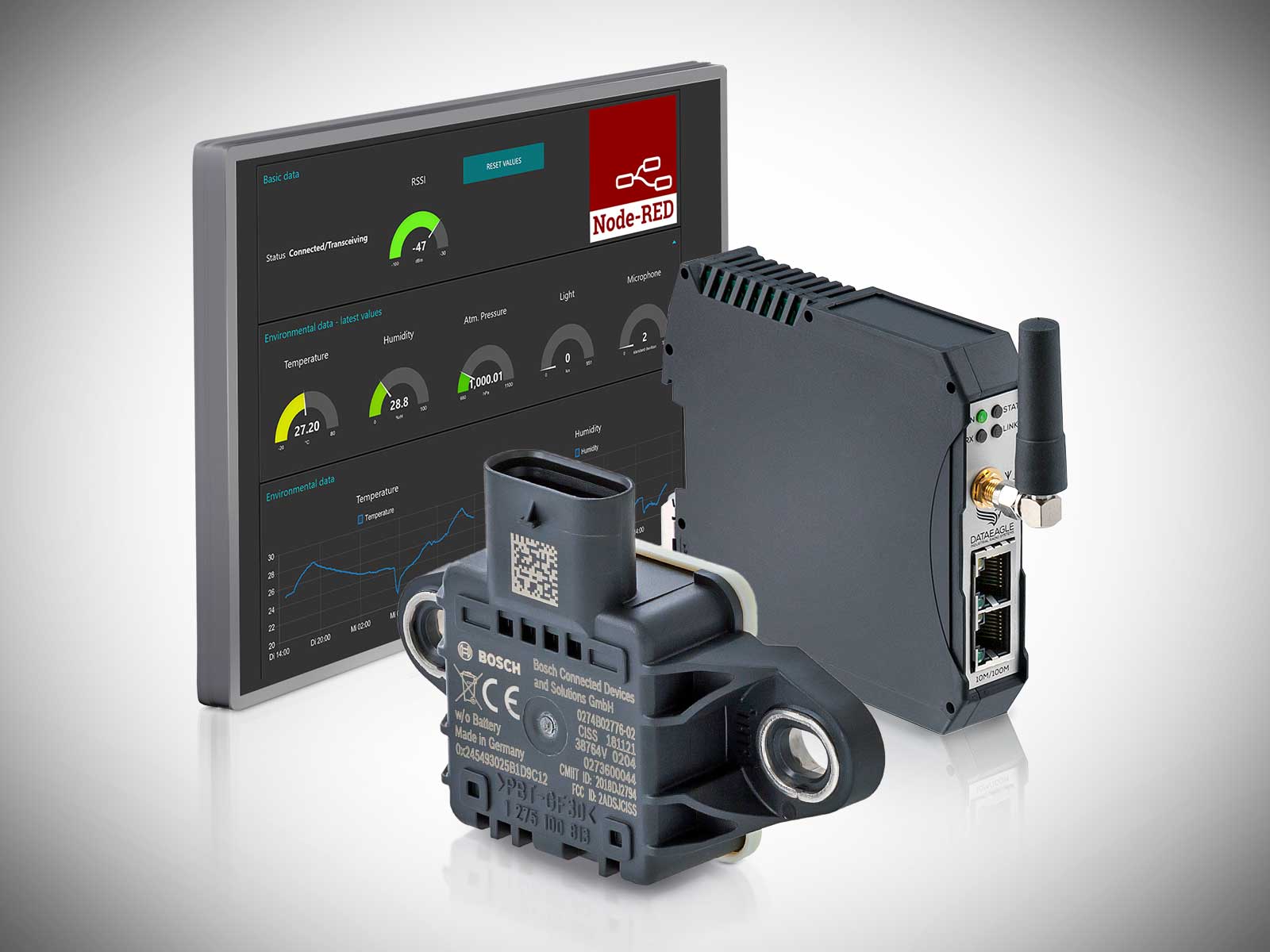

DATAEAGLE CMS Local Dashboard
Das DATAEAGLE CMS Local Dashboard eignet sich optimal für die Zustandsüberwachung von z.B. Motoren und Maschinen im industriellen Umfeld. Ziel ist es, Condition Monitoring im Sinne der Industrie 4.0 einfach, schnell und lokal umzusetzen. Zur Überwachung stehen die Daten deshalb über Ethernet in einem Node-RED-Dashboard zur Verfügung
DATAEAGLE CMS Local Dashboard:
- 1 Multisensor für raue Industrieumgebungen (CISS)
- Industrielles IoT-Gateway (DATAEAGLE 2730) mit Ethernet
- Fertiges Node-RED-Dashboard mit Übersicht aller Sensorwerte
- Sensor integriert in Grafana Dashboard & Datenanalyse-Interface
DATAEAGLE CMS PRTG Network Monitor
Das DATAEAGLE CMS PRTG Network Monitor eignet sich optimal für die Zustandsüberwachung von z.B. Motoren und Maschinen im industriellen Umfeld und für Retrofitting. Ziel ist es, Condition Monitoring im Sinne der Industrie 4.0 einfach, schnell und lokal umzusetzen. Zur Überwachung stehen die Daten deshalb über Ethernet im PRTG Network Monitor zur Verfügung
DATAEAGLE CMS PRTG Network Monitor:
- 1 Multisensor für raue Industrieumgebungen (CISS)
- Industrielles IoT-Gateway (DATAEAGLE 2730) mit Modbus
- Fertiges Dashboard mit Übersicht aller Sensorwerte (PRTG Lizenz)
- Integration von OT und IT möglich
