Antennenmontage – Richtlinien für die Montage von Antennen

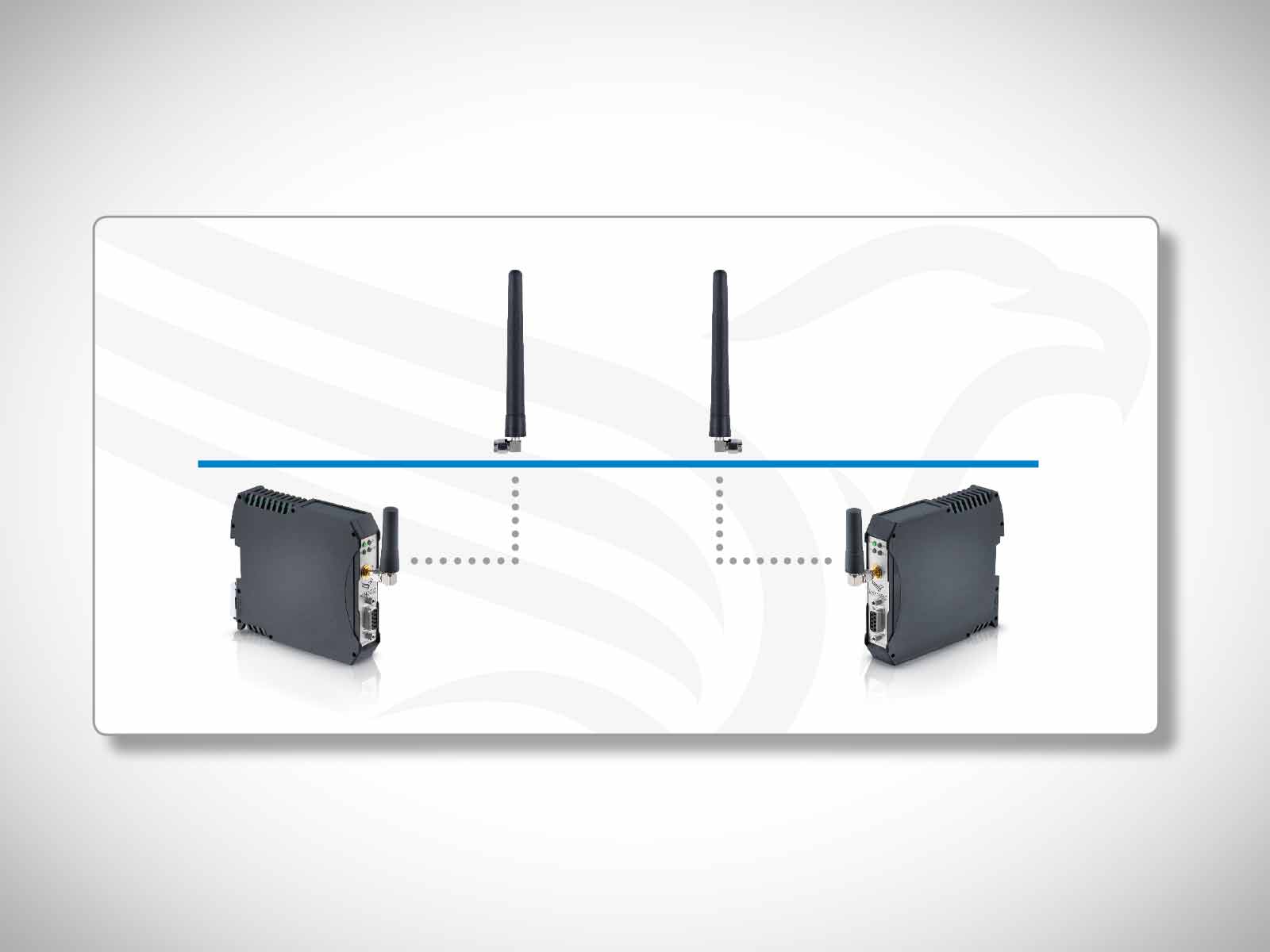

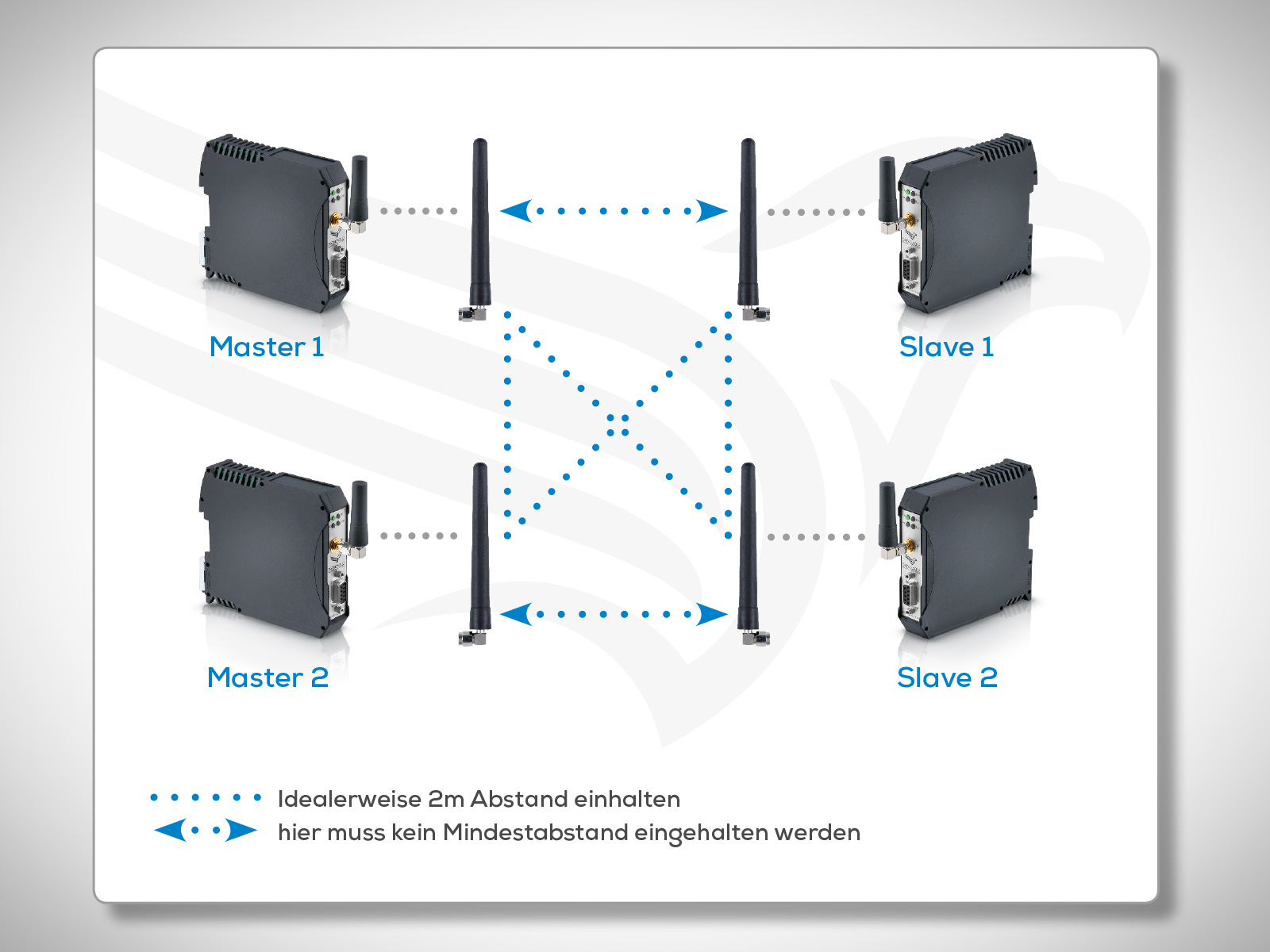

Antennen (ohne Tilt) einer Funkstrecke im besten Fall auf einer Höhe montieren. Je größer der Öffnungswinkel, umso größer kann der Höhenversatz sein.

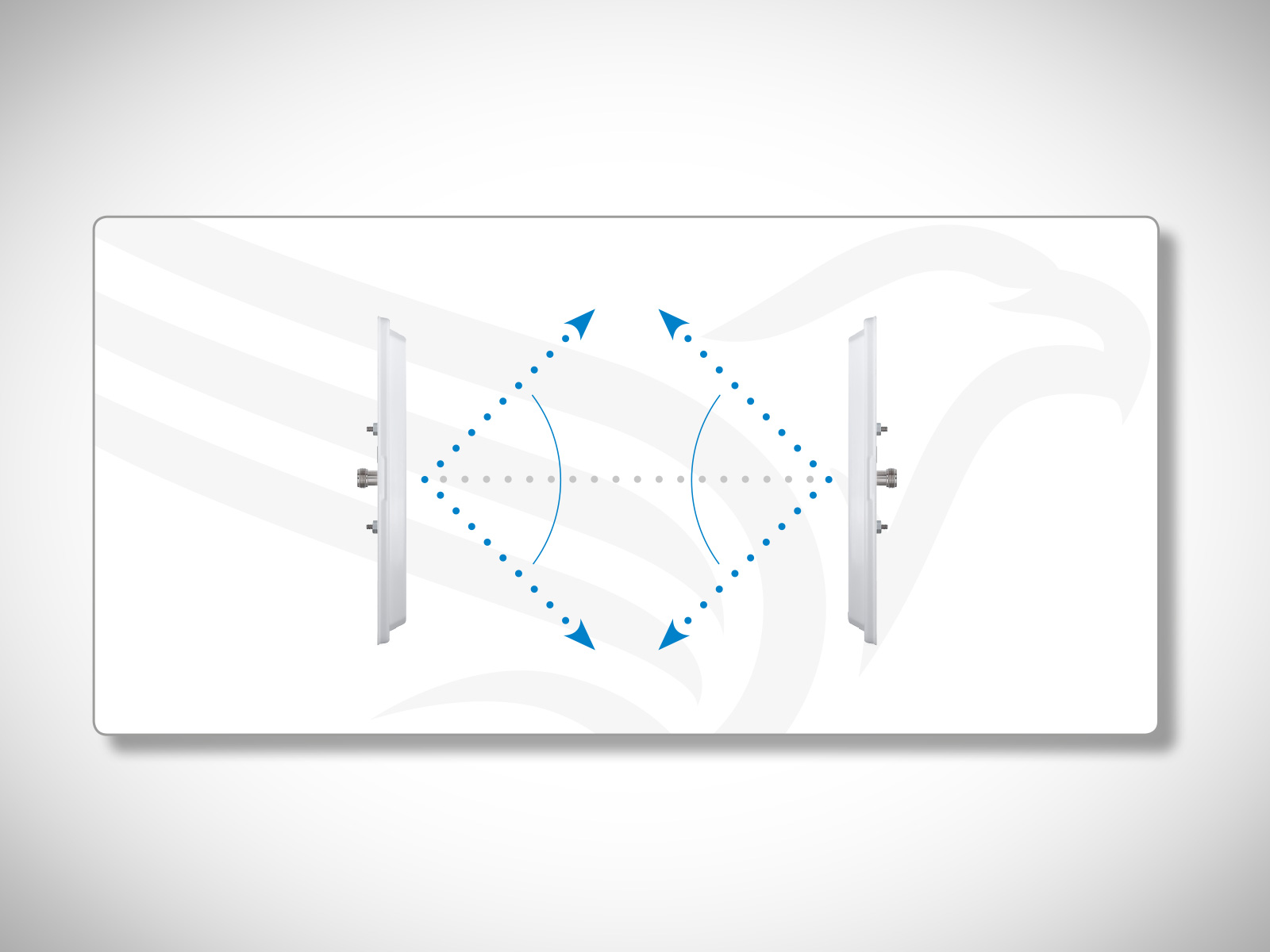

Achten Sie bei der Antennenmontage auf deren Öffnungswinkel und dass dieser sich überlappt.

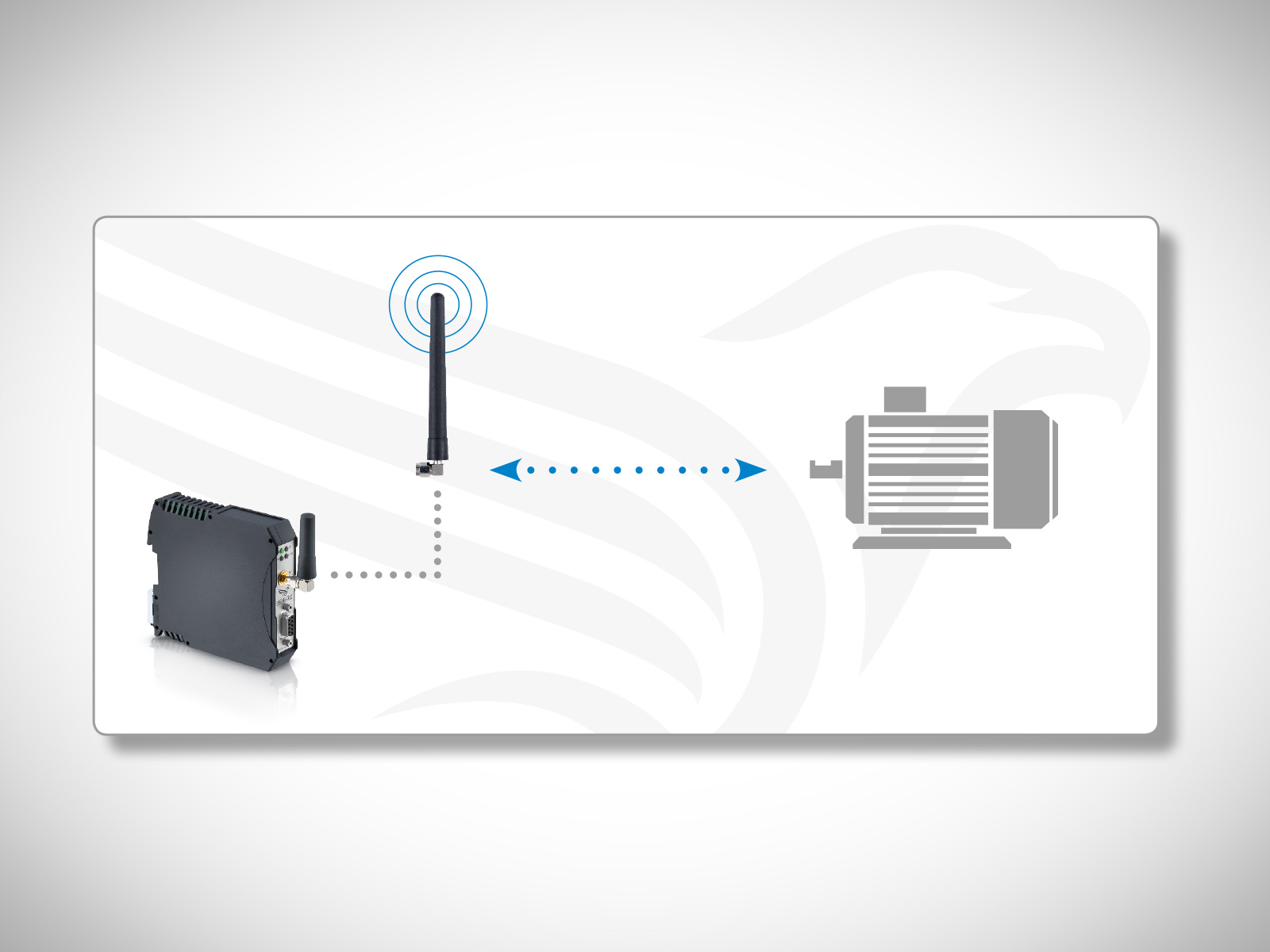

Antennen sollten nicht unmittelbar in der Nähe zu Metallteilen, Motoren oder Frequenzumrichtern montiert werden, um Störeinstrahlungen und Reflexionen zu vermeiden.

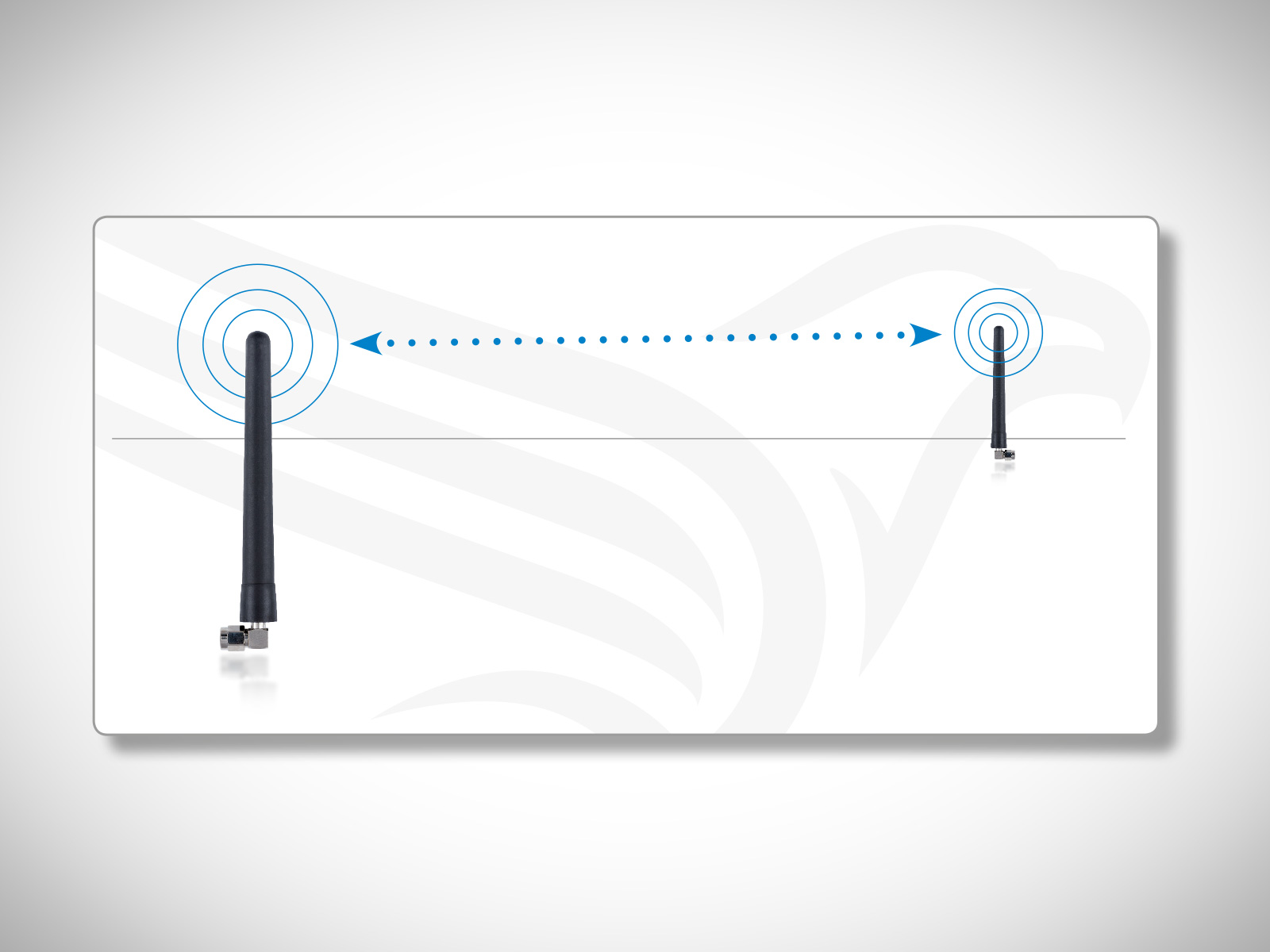

Die Antennen einer Funkstrecke sollten Sichtverbindung haben, dadurch erziehlt man die beste Datenübertragungsqualität. (Grundlagen 2.5 Fresnelzone)

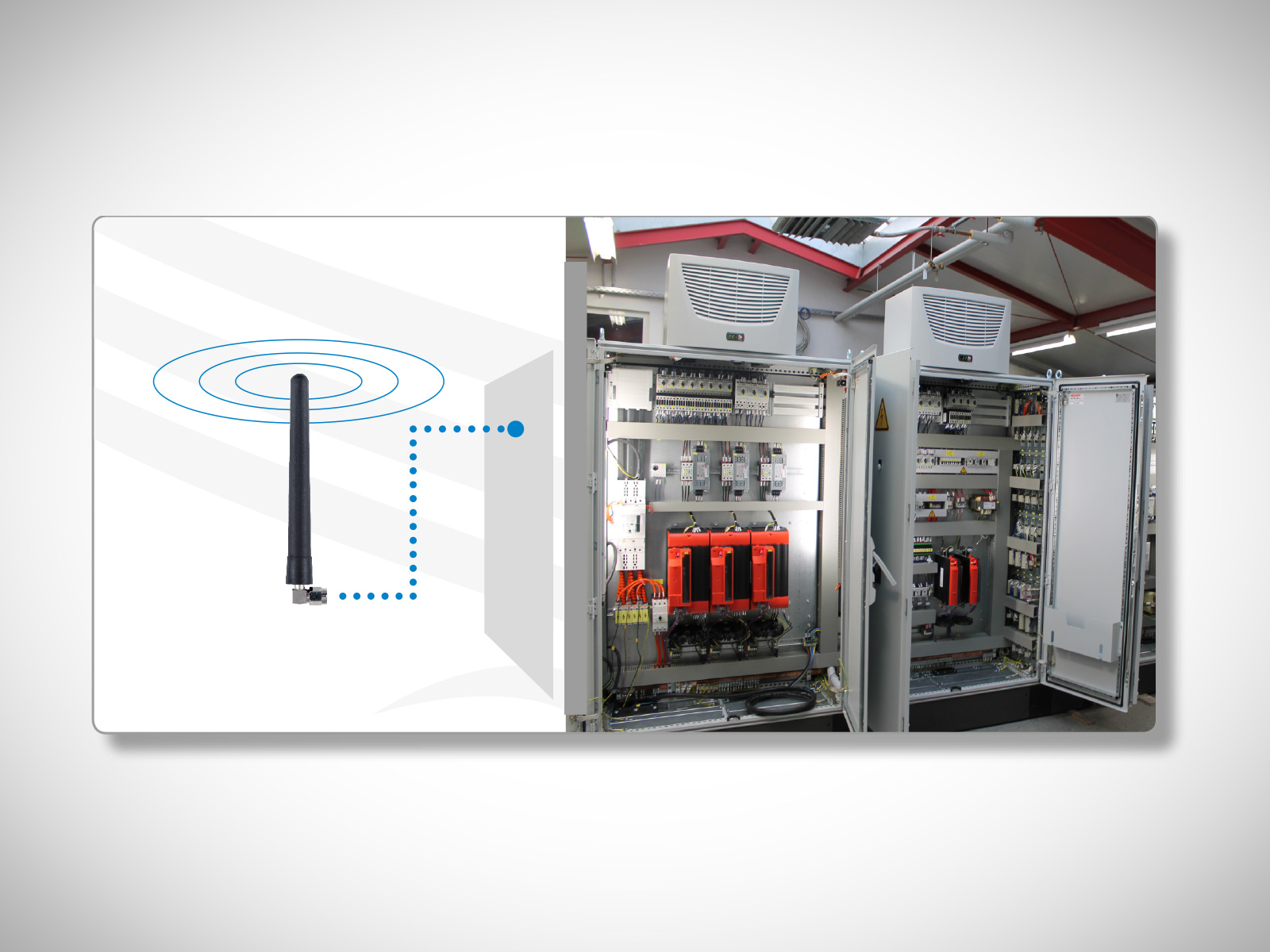

Montieren Sie Antennen außerhalb des Schaltschranks, denn dieser verursacht eine hohe Dämpfung des Funksignals, was sich negativ auf die Reichweite auswirkt. Die Ausnahme bietet ein Schaltschrank aus Kunststoff, dieser verursacht geringe Dämpfung und macht es somit möglich, eine Antenne im Schaltschrank anzubringen.

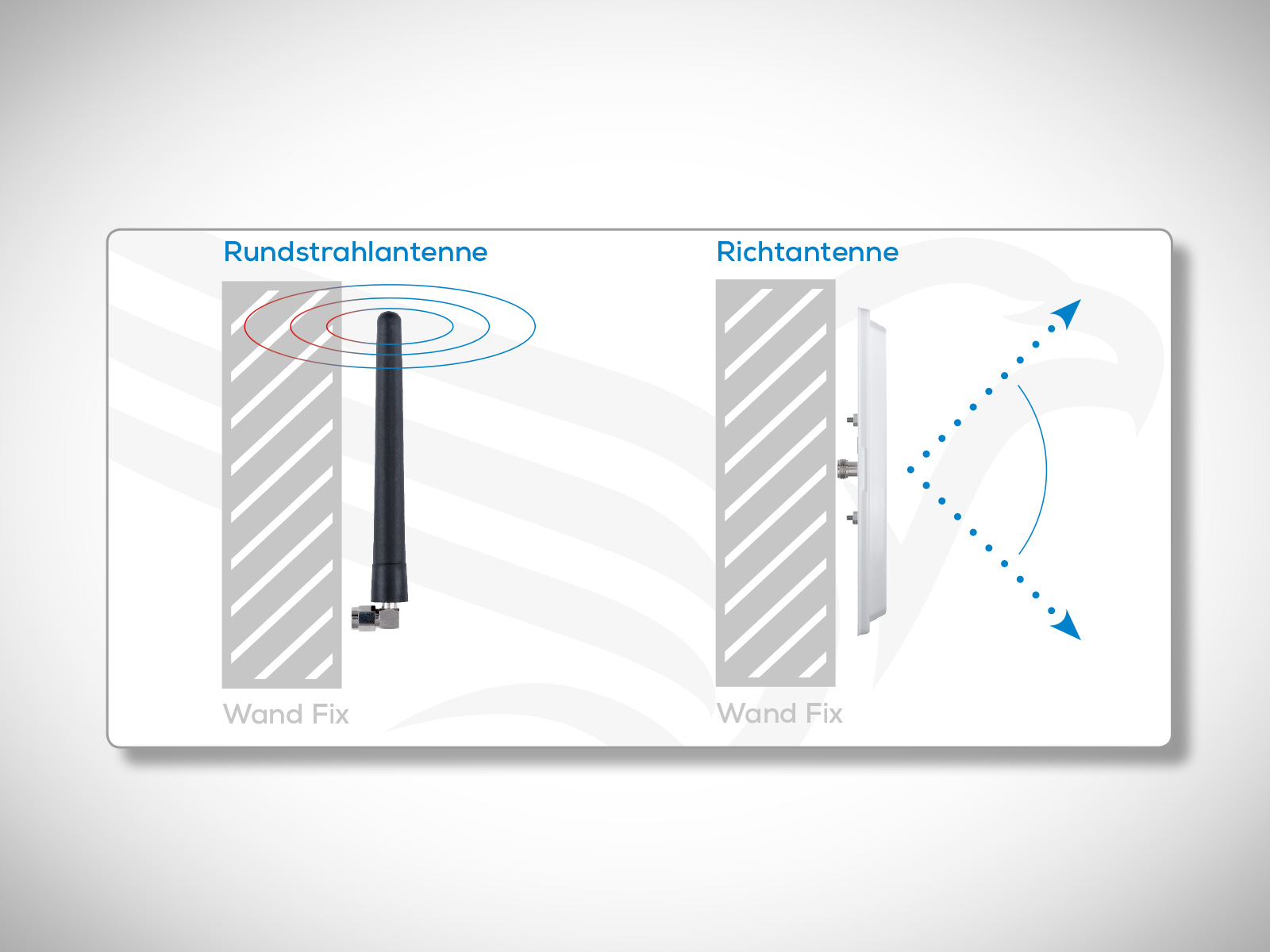

Im besten Fall montieren Sie Richtantennen an Wänden. Ist nur eine geringe Reichweite, aber die Abstrahlcharakteristik einer Rundstrahlantenne gefragt, kann auch eine Rundtrahlantenne an einer Wand montiert werden. Die Wandmontage von Rundstrahlantennen erzeugt Reflexionen, was sich negativ auf die Qualität der Funkübertragung und die Reichweite auswirkt.

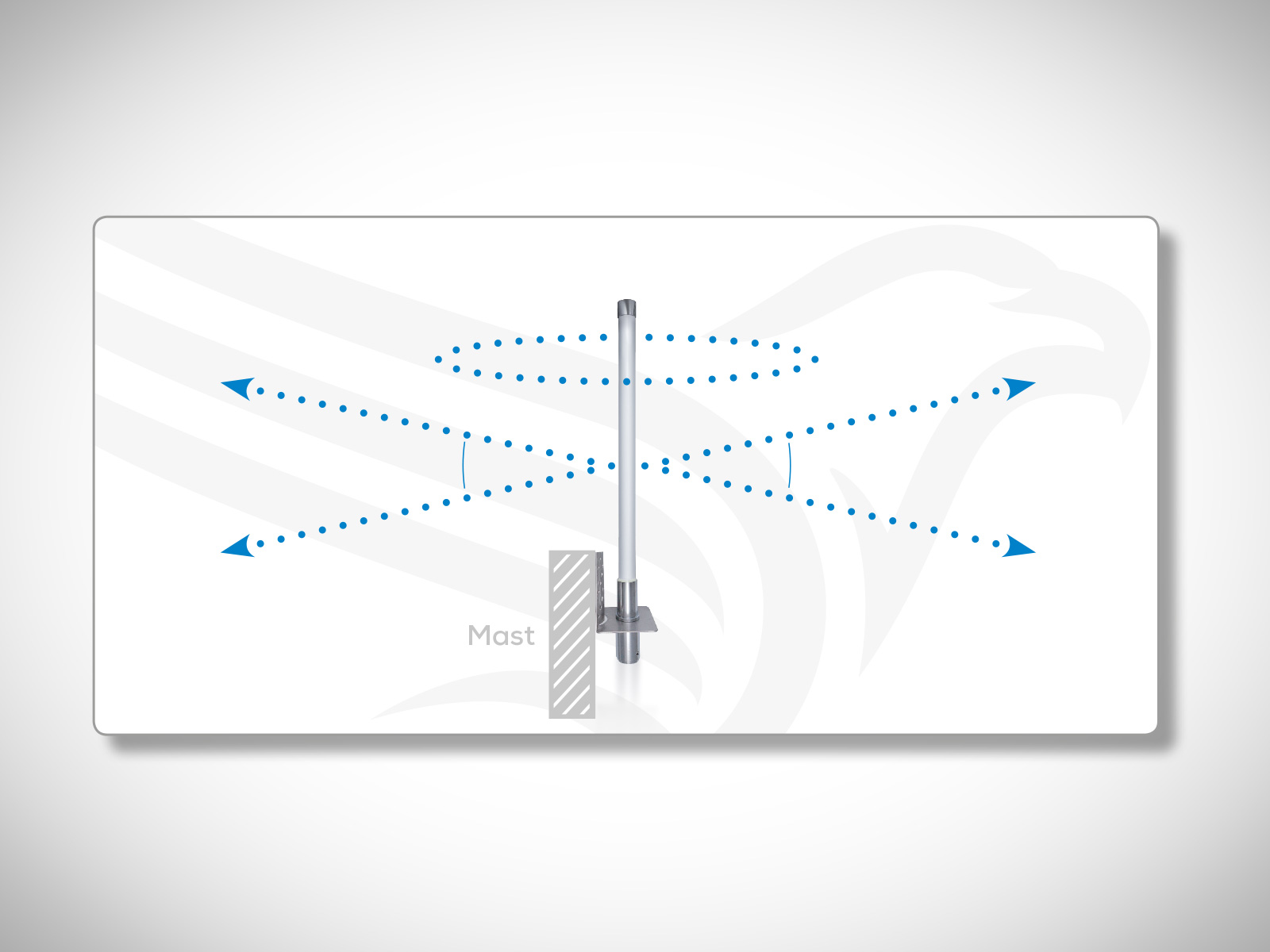

Montieren Sie Rundstrahlantennen idealerweise freistehend, z.B. an einem Mast, um auf horizontaler Ebene gleichmäßig in alle Richtungen abstrahlen zu können.

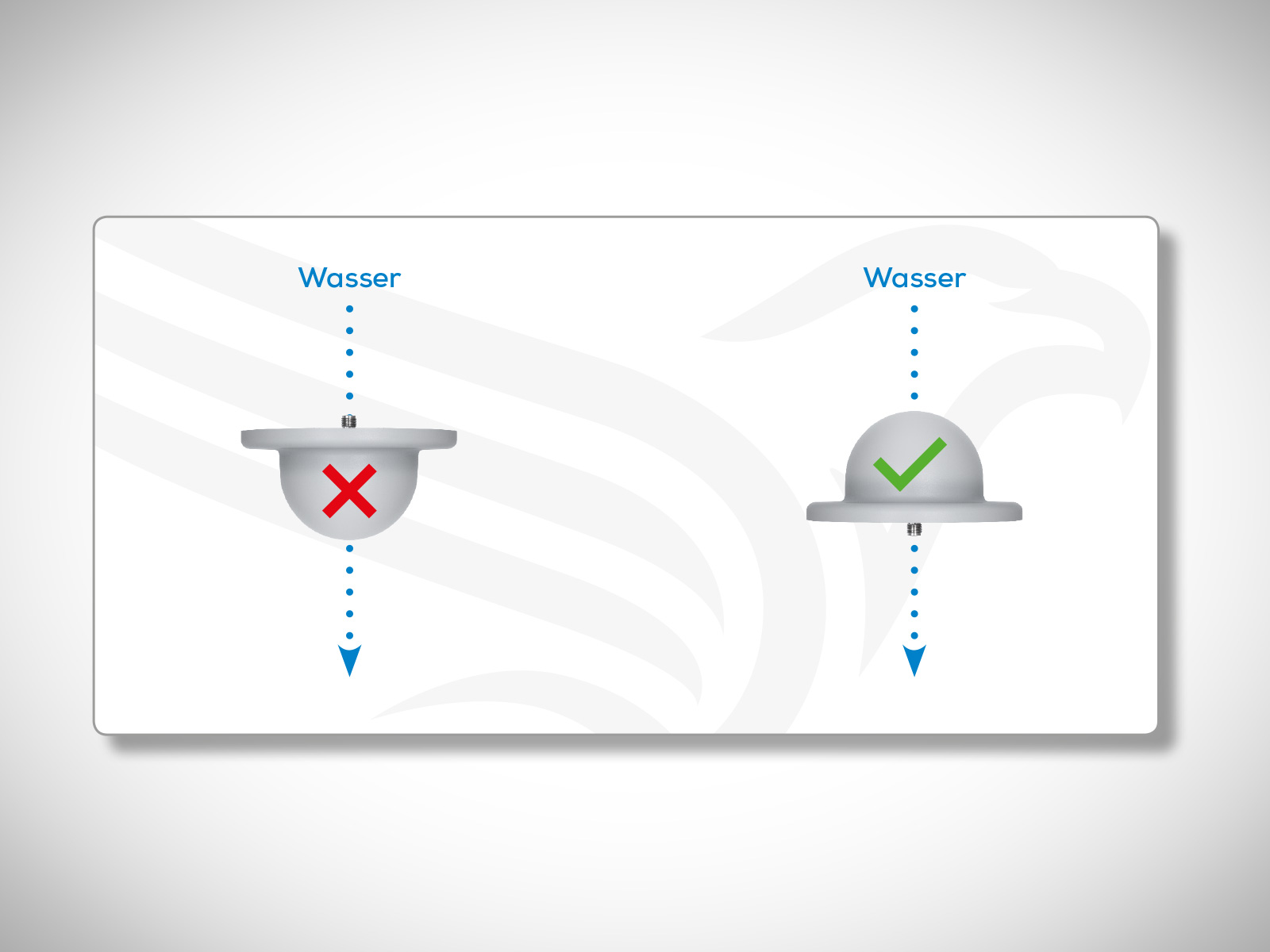

Werden Antennen im Außenbreich montiert, ist darauf zu achten, dass kein Wasser in die Antenne eindringen kann. Zudem beachten Sie bitte die Schutzklasse der jeweiligen Antennen.

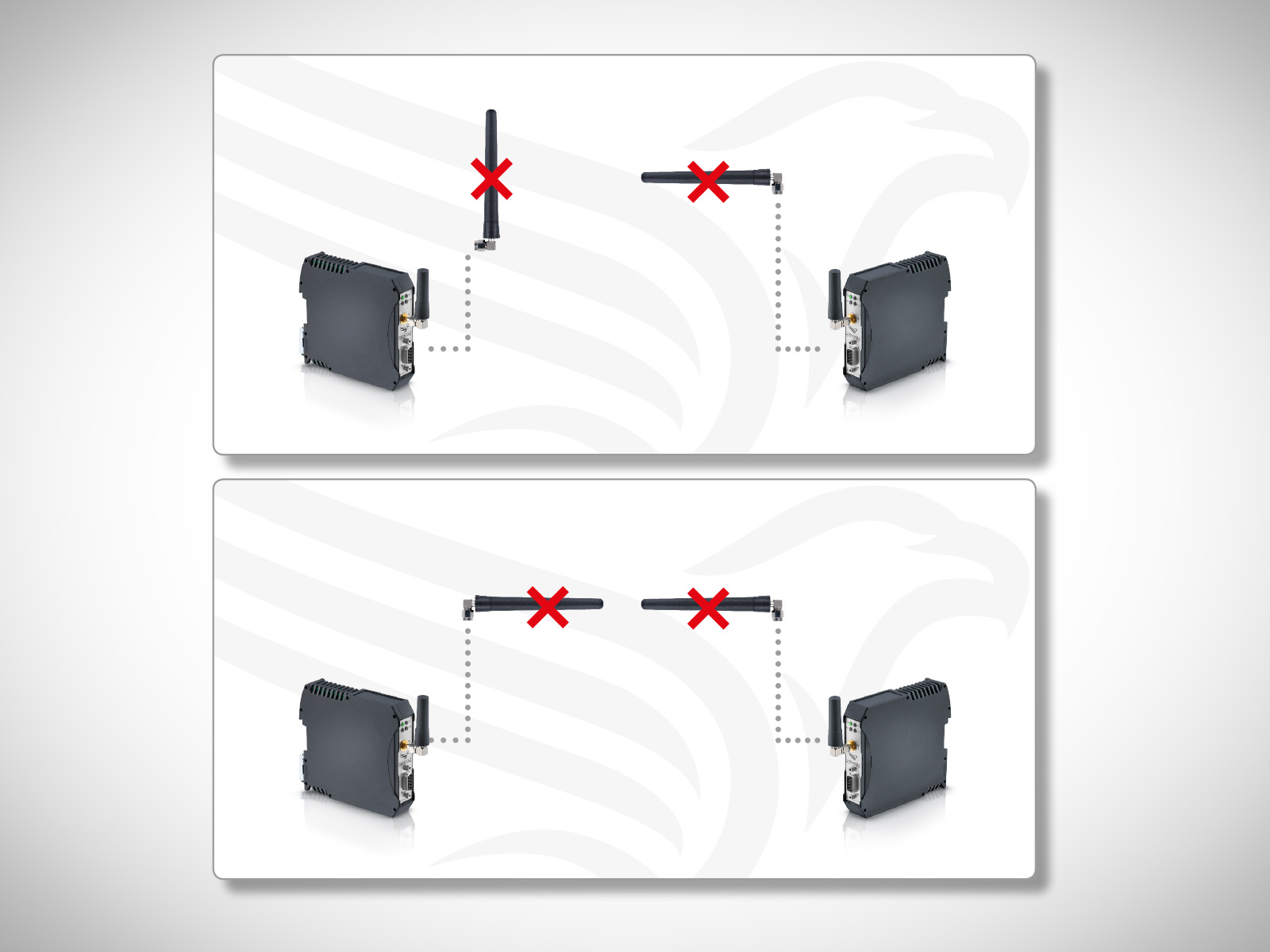

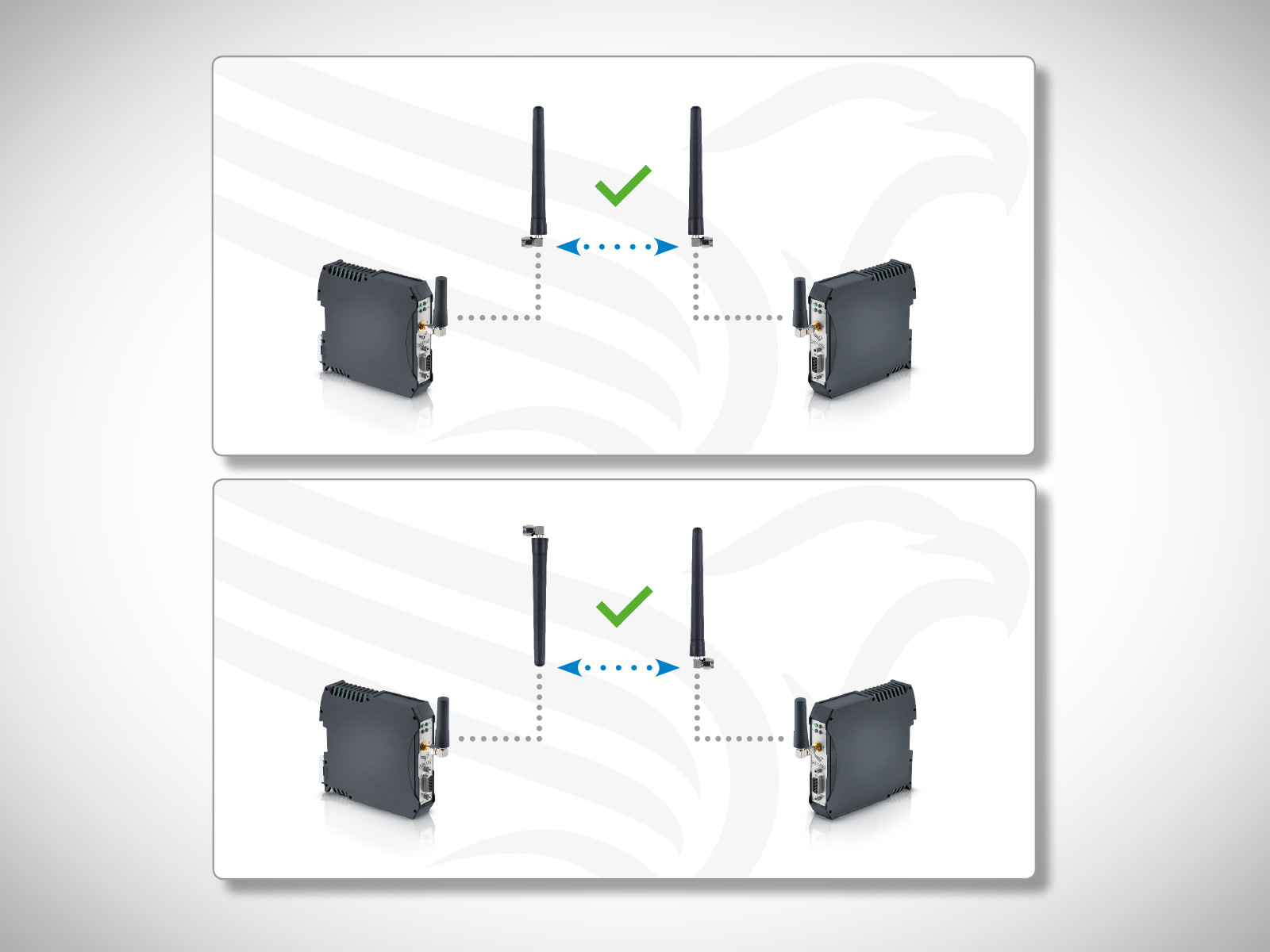

Antennen einer Funkstrecke sollten idealerweise die gleiche Polarisation haben. Ausnahme: Bei speziellen Applikationen kann es sinnvoll sein, eine Antenne mit rechtsdrehender Polarisation – als fixe Stationsantenne – mit einer vertikal polarisierenden Antenne – auf einem mobilen, sich drehenden Objekt – zu kombinieren.

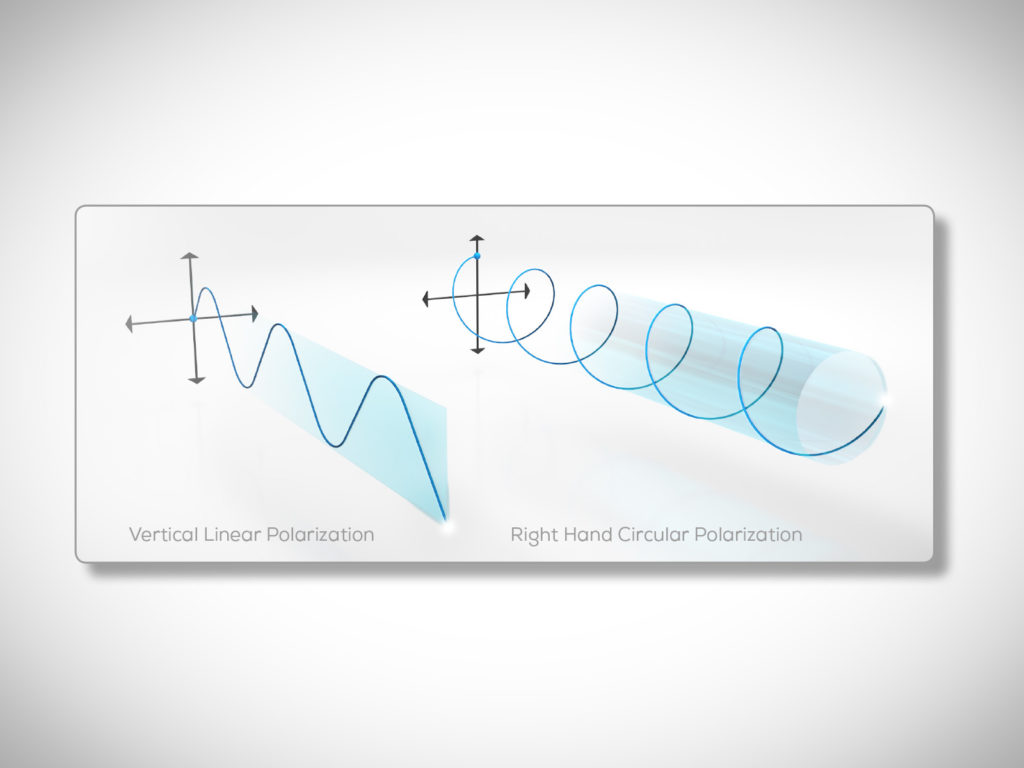

Erklärung Polarisation:
Die Polarisation beschreibt die Richtung, in der sich die Schwingungen des elektrischen Feldes ausbreiten. Man unterscheidet zwischen horizontal und vertikal linearer Polarisation (VP), und rechstdrehender zirkularer Polarisation (RHCP). Sende- und Empfangsantenne sollten die gleiche Polarisation haben. Durch Einsatz von ungleich polarisierten Antennen kann es zu Verlusten kommen oder es wird keine Funkverbindung aufgebaut. Wir verwenden Antennen mit vertikal linearer Polarisation (VP) und rechtsdrehender zirkularer Polarisation (RHCP). Eine RHCP-Antenne eignet sich bei der Verwendung von Richtantennen mit Sichtverbindung. Bei allen anderen Anwendungen empfehlen wir VP-Antennen.

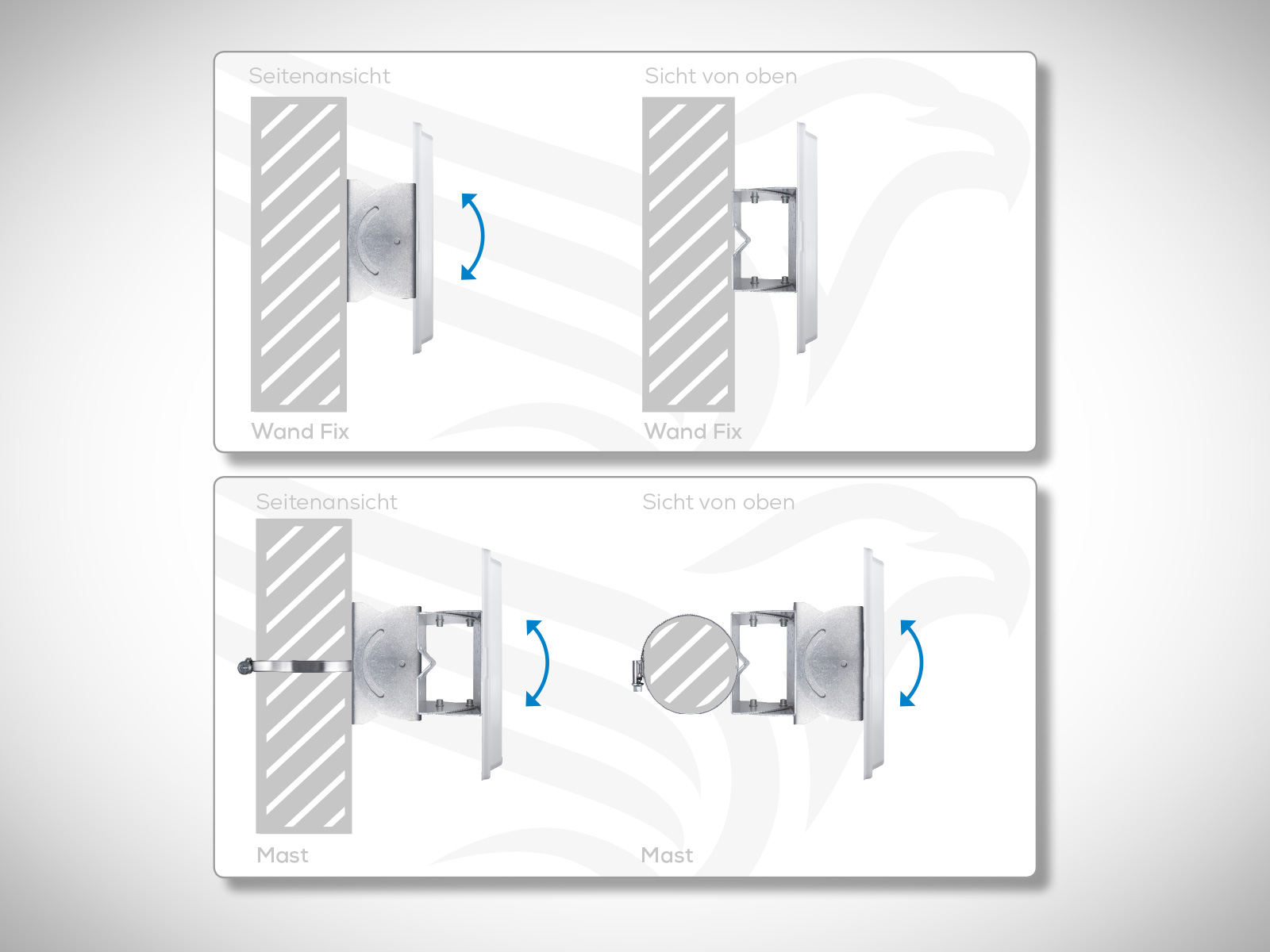

Bitte verwenden Sie das von uns angebotene Montagezubehör, um Richtantennen optimal zu positionieren und auszurichten. Das Montagematerial ist auf unsere Antennen abgestimmt. Durch Kombination von zwei Montagehaltern (10519) wird die Antenne zweiseitig schwenkbar.
