Rundstrahlantenne Art. Nr.: 10248 für 2,4 GHz

Antennentechnik und Zubehör

Wichtige Fachbegriffe und Antennentechnik-Grundlagen einfach erklärt.

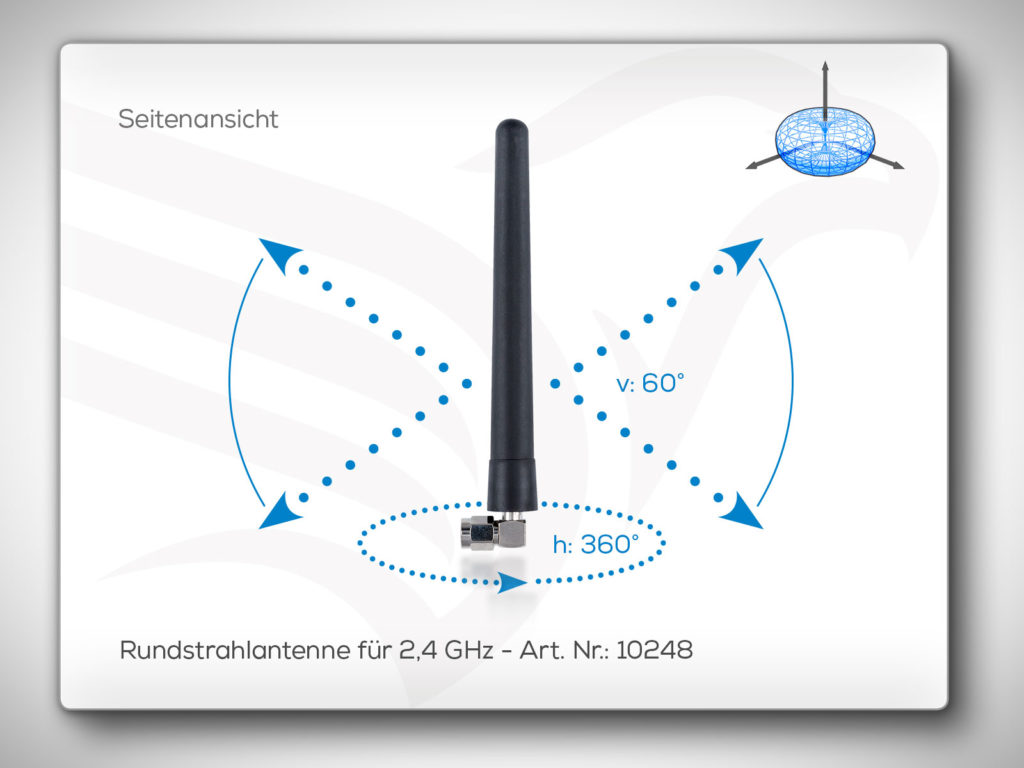

Rundstrahlantenne 2,4 GHz Art. Nr.: 10248

Öffnungswinkel	h: 360°, v: 60°
Polarisation	vertikal
Antennengewinn	2,5 dB
IP/Schutzklasse	IP20
Anschluss	SMA-male
Befestigung	90° Direktmontage an DATAEAGLE compact
Passendes Antennenkabel	–
Optionales Montagematerial	–
Abmessungen in mm	Länge: 110
Lieferumfang	Antenne, SMA-male 90° Winkel
Antennenfrequenz	2310 – 2485 MHz

Je höher der Antennengewinn, desto höher die Reichweite, aber desto geringer der Öffnungswinkel und je schmaler der Öffnungswinkel, umso größer wird die Reichweite.

Rundstrahlantenne Grundlagen

Eine Rundstrahlantenne hat ein gleichmäßiges Strahlungsmuster auf horizontaler Ebene in alle Richtungen. Das bedeutet, sie hat einen horizontalen Öffnungswinkel von 360° und wird aufgrund dieser Beschaffenheit bei beweglichen – zum Beispiel sich drehenden oder mobilen – Anwendungen eingesetzt. Tilt (dt. Neigung) steht für die Verschiebung des vertikalen Öffnungswinkels einer Rundstrahlantenne in eine bestimme Richtung, ausgehend von der horizontalen Ebene. Auf dem unten dargestellten Bild sieht man zum Beispiel einen vertikalen Öffnungswinkel von 40° mit einer Neigung um 20°, somit ist der vertikale Öffnungswinkel um 20° nach oben verschoben. Mehr Informationen zu Antennentechnik Grundlagen finden Sie hier!
