WIRELESS MESH-NETZWERK SENSOR GATEWAY

Sensornetzwerke mit vielen Funkknoten und hoher Reichweite

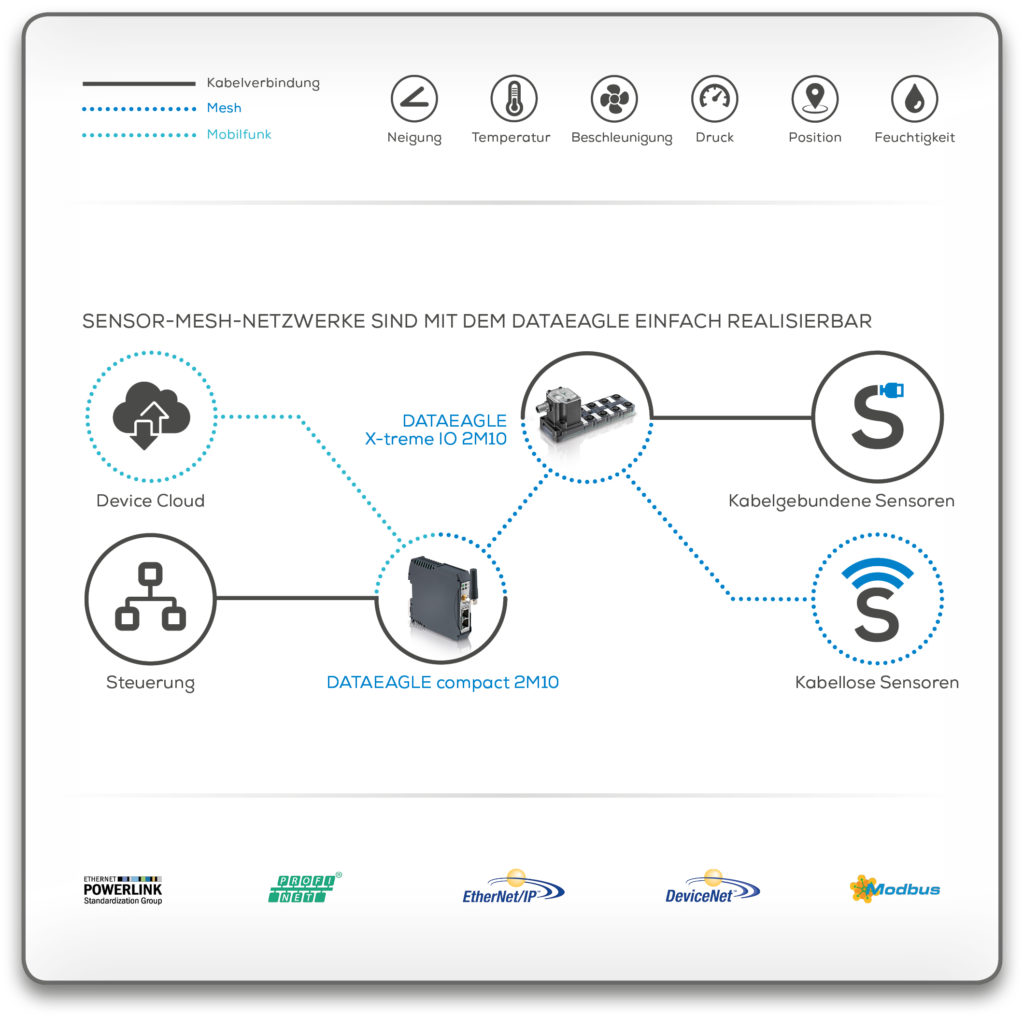

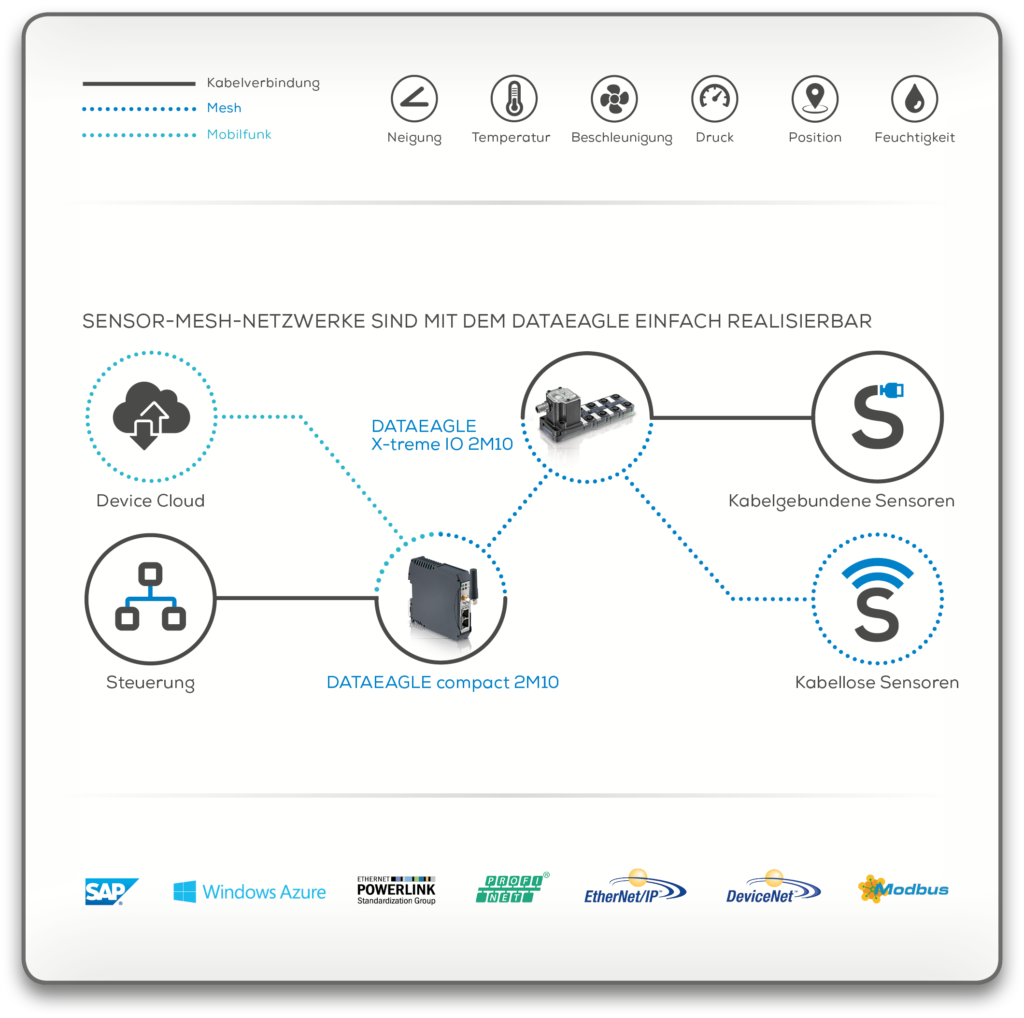

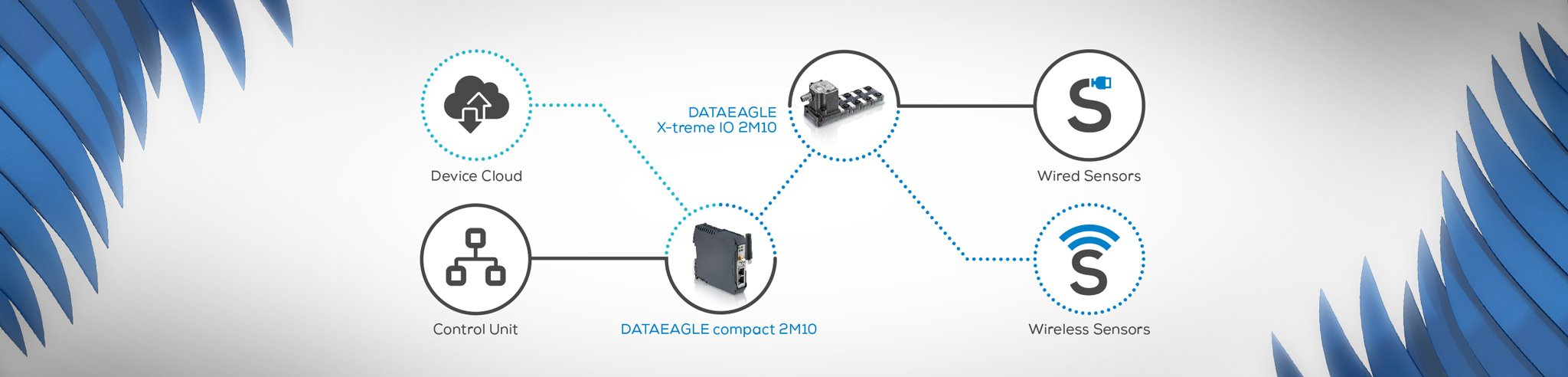

Mesh-Funknetzwerke können Daten bis zu 1000 Funkknoten innerhalb des Netzwerkes weiterleiten. Die Besonderheit dabei ist die Selbstorganisation der Routingstrecke: im Gegensatz zu WirelessHART wird hier kein zusätzlicher Koordinator benötigt. Durch spezielle Funkmodule, integriert in Sensoren, werden drahtlose Sensor-Mesh-Netzwerke möglich. Das Gateway DATAEAGLE compact 2M10 empfängt diese Daten kabellos von einem Netzwerk bestehend aus vielen verschieden Sensoren, verarbeitet die Daten und leitet diese dann über verschiedene Feldbus-Protokolle an die Steuerung weiter. Für kabelgebunde Sensoren besteht die Möglichkeit, diese über die IO Funk-Verteilerbox DATAEAGLE X-treme IO 2M10 einzubinden.

Als Übertragungstechnik wird eine spezielle Mesh-fähige Funktechnik auf Basis von 868 MHz oder 2,4 GHz eingesetzt. Diese Funktechnik eignet sich ebenfalls sehr gut als direkte Funkschnittstelle für Sensoren, da diese auf geringen Energieverbrauch und eine hohe Reichweite optimiert sind. Es können bis zu 128 Funkteilnehmer eingebunden werden. Optional kann dieses System auch mit der Cloud verbunden werden. Die Daten sind dann in einem zentralen Online-Portal (Device Cloud) verfügbar und können von dort in eine Daten-Cloud oder ein Kundenportal weitergeleitet werden.

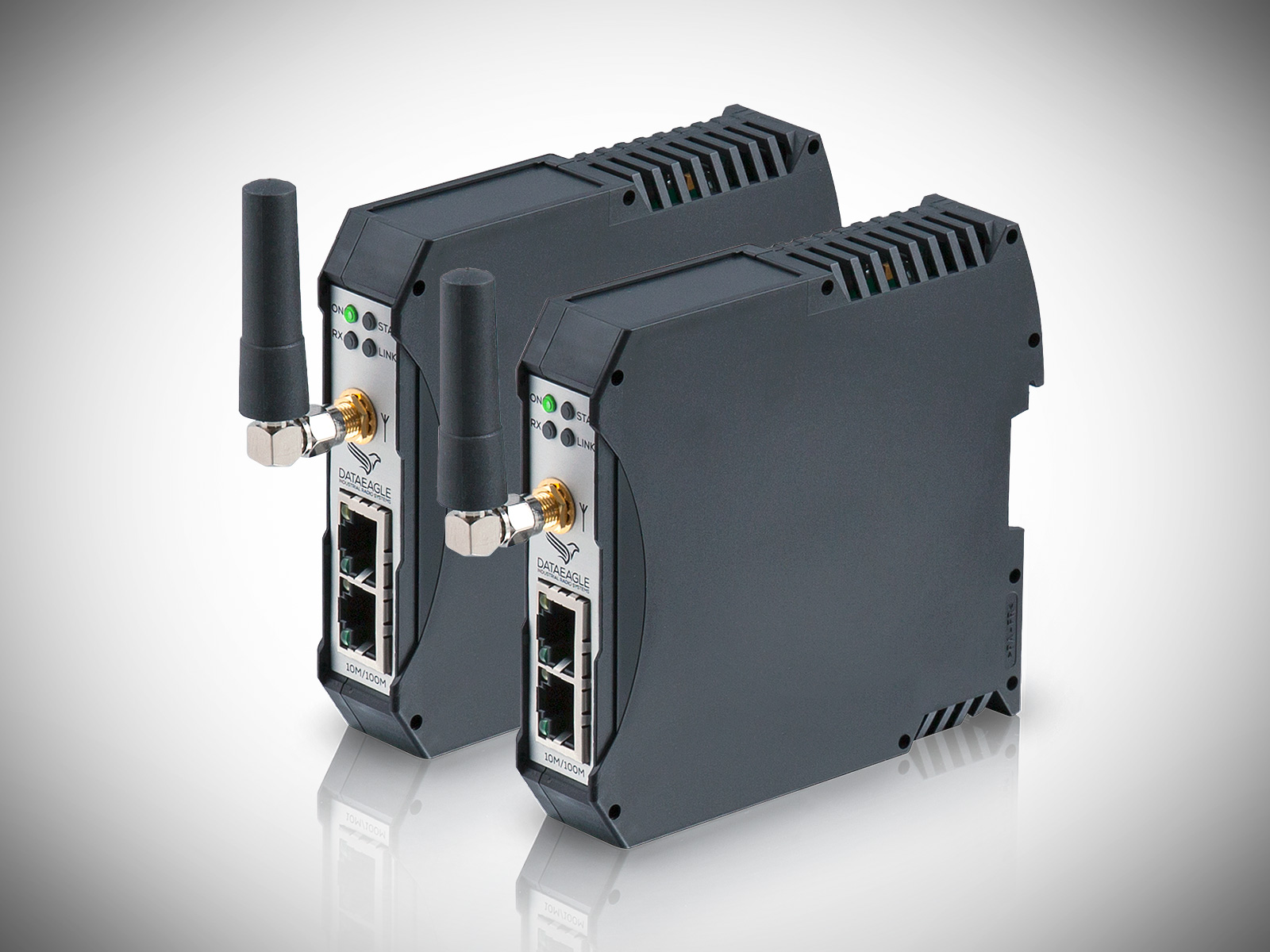

DATAEAGLE compact 2M10

Wireless Mesh-Netzwerke von Sensoren in die Steuerung einbinden

Wireless Sensor-Mesh-Netzwerk: bis zu 128 Funknoten als kabelloser Sensor oder DATAEAGLE X-treme IO 2M10
Datenfunkreichweite: Bis zu 70 m
Niedriger Energieverbrauch: Die Funktechnologie eignet sich für die Integration in kabellose Sensoren
Platzsparend: IP 20 für den Einbau in den Schaltschrank
Feldbus-Schnittstelle: Ethernet-basierte Feldbusse
Optional Cloud-Funktionalität: weltweit einsatzbereit mit der eSIM-Karte und Konnektivität in über 130 Ländern

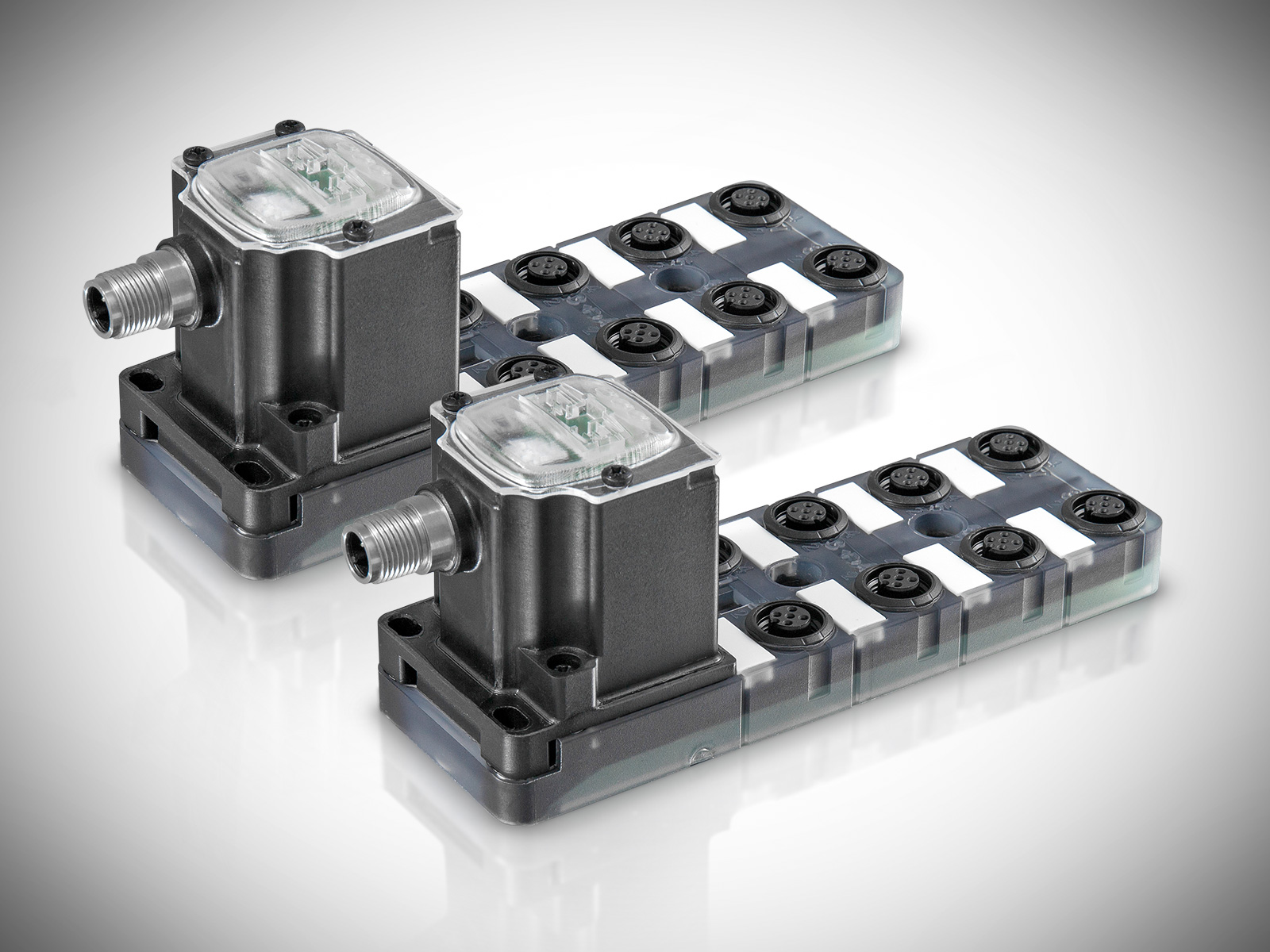

DATAEAGLE X-treme IO 2M10

Funk-Schnittstelle für Sensoren

Plug & Play: mit dem DATAEAGLE compact 2M10 Gateway direkt in die Steuerung
Hohe Schutzart: IP67
Integrierte Antenne
4 oder 8 M12-Anschlüsse
Datenfunkreichweite: Bis zu 70 m
Mesh-Funktechnologie: 868 MHz oder 2,4 GHz

Download Katalog DATAEAGLE 2000

Datenfunksysteme für die Sensor- und Messtechnik

Kontaktieren Sie uns!

Sind Sie auf der Suche nach einer Cloud-Schnittstelle für ihre Wireless Mesh-Netzwerke? Das Produkt ist bald verfügbar, benachrichtigen Sie uns und wir halten Sie auf dem Laufenden.
